며칠전 천정도를 그리다가 배기구와 송기구에 대해 알려드리면 좋을 것 같아

써보려고 합니다.



우선 개념부터 알아야겠죠.



*******배기구********

실내 안좋은 공기를 옥외로 배출해주는 출구입니다.





반대로





*******송기구*******

실내에 좋은 공기를 흡입해주는 입구입니다.



송기구와 배기구가 있다면 실내의 공기를 정화를 시켜주는 역할을 하겠죠.

있다면이 아니라 필수이고요.



도면 작도하실때 따로 정해진 사이즈는 없구요.

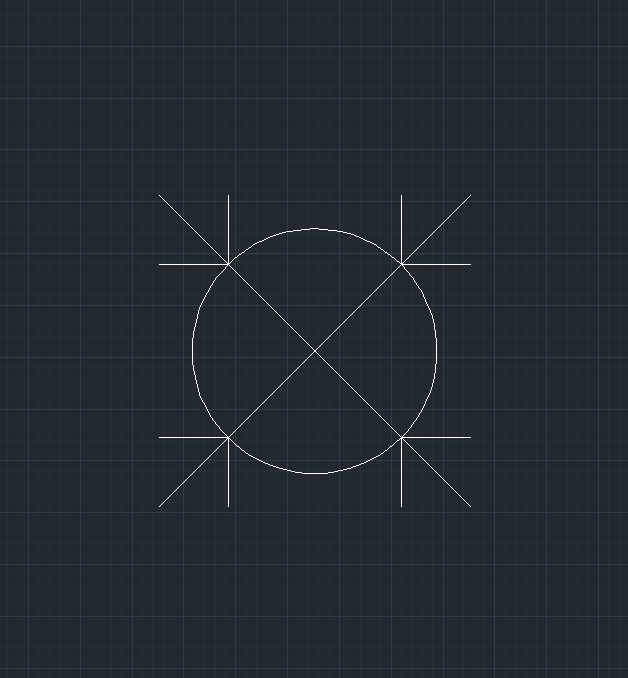

위 사진은  캐드 사진이고요~

배치 방법을 설명해드릴게요!



이런식으로 지그재그로 배치해주시면 됩니다.

간격은 3000정도 이상해주시고

조명 가까이에 배치하는 것은 피해주세요~



(주로 코너나 벽쪽, 조명이 없는 곳에 배치하곤 합니다.)





-



도면을 작도하는데 이러한 디테일 요소까지 정확하게 해주면 더 좋겠죠?

참고해주세요~!
