오늘은 CAD 도면 조명설비 기호 배치하는 법에 대해 알아보도록 하겠습니다~!



-



** 조명설비 **



직부등(CEILING LIGHT), 매입등(DOWN LIGHT), 달대등(PENDENT), 국부등(SPOT LIGHT), 벽부등(BRACKET)이 있습니다.

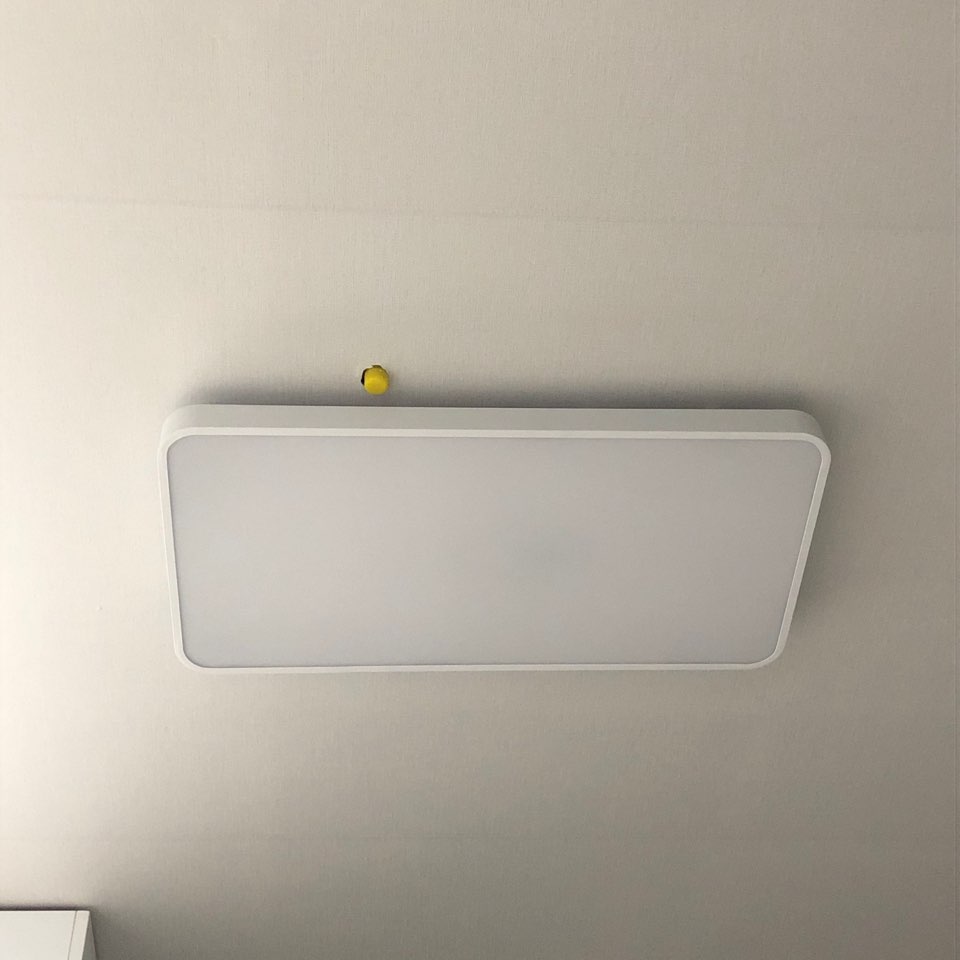

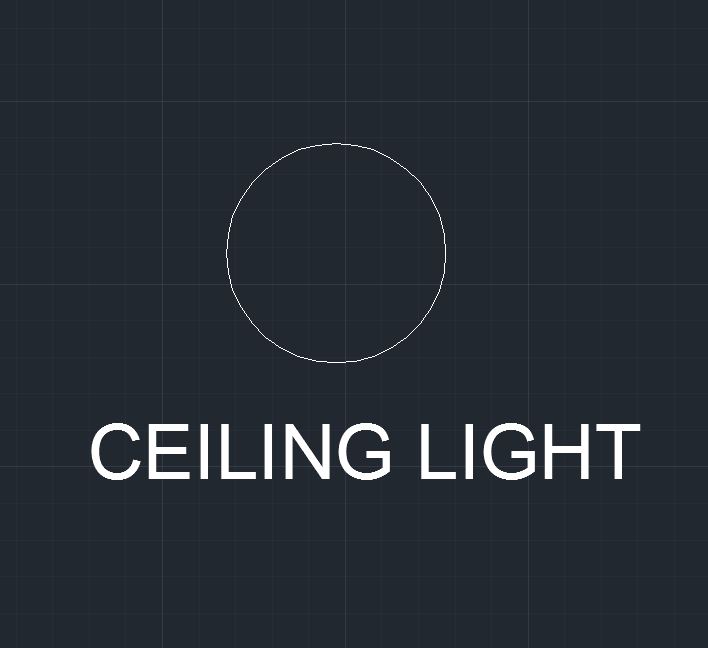

- 직부등(CEILING LIGHT)









실내를 비추어주는 전반광원입니다.

1000~1800mm 사이에 등거리 간격으로 배치를 합니다.







줄이나 대에 매달지 않고 천장이나 벽에 직접 설치한 조명을 말합니다.

천장이 낮은 건물이나 복도에 쓰이고

이러한 형태로 일반적으로 많이 쓰입니다.

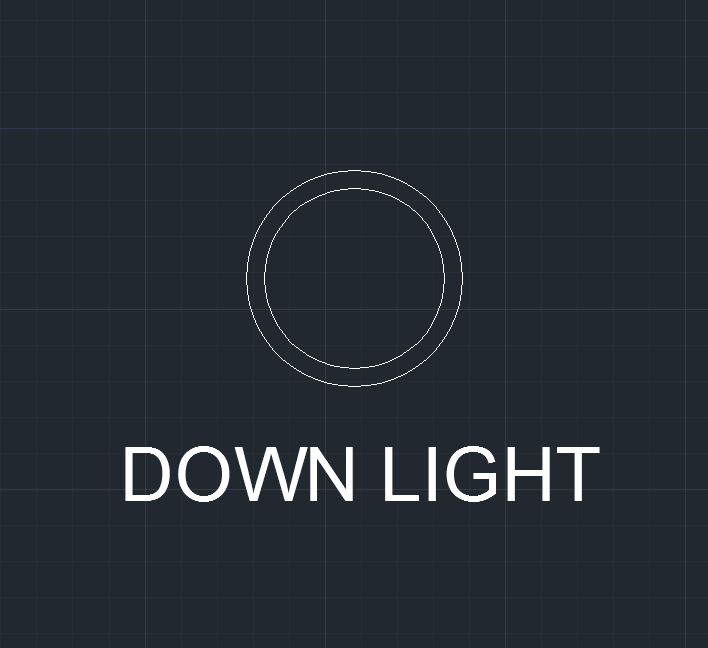

- 매입등(DOWN LIGHT)







천장 안으로 매입되어 등의 낮은 가장자리가 천장과 동일하게 평행이 되는 조명등입니다.

부엌이나 상업공간에서도 흔히 볼 수 있고요.

천장속에 박혔다는 느낌을 주는, 동그란 작은 조명을 보신적이 있으실 거예요.

3인치, 4인치, 5인치, 6인치, 8인치

이런 식으로 사이즈도 선택 가능합니다.

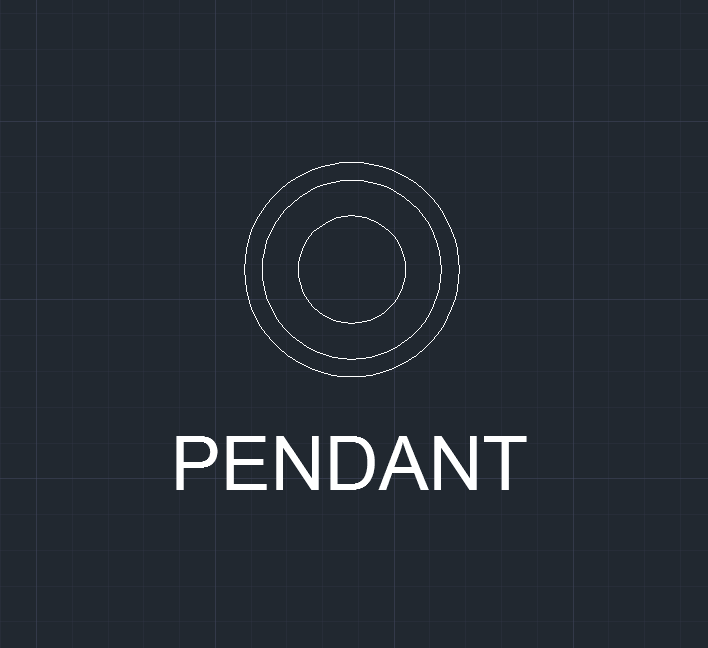

- 달대등(PENDANT)







펜던트 조명은 많이 들어보셨을 것 같아요.

분위기 있는 공간을 위해 인테리어를 하고자 할 때 펜던트 필수죠~

사슬, 코드, 파이프 등으로 천정으로부터 매다는 조명 형식인데요.

주로 카페, 전시공간, 상업공간에서도 많이 사용하고, 부엌에도 많이 사용합니다.



식탁이나 테이블 등 목적상 단란을 추구하거나 집중력을 요구하는 공간에 설치합니다.

(필요 작업면 위에서 600mm 전후로 결정합니다.)



공간 분위기를 바꾸고 싶은 분들이라면 펜던트 조명 설치하는 것을 생각해보시는 것도 나쁘지 않을 것 같아요!

추천 추천!!



- 벽부등(BRACKET)









간접 조명 형태이므로 침대 위나 액자 하부 등 효과나 비상등의 목적으로 사용됩니다.

요즘에는 다양한 디자인이 많이 나오고 있어서 참고하셔서 본인이 설치하고자 하는 공간의 분위기와 맞게

잘 선택하셔서 설치하셨으면 하네요.

긴 복도가 있는 경우도 괜찮고, 침실, 서재 등 분위기가 필요한 곳에 설치하시면 될 듯합니다.



- 국부등(SPOT LIGHT)









상업공간이나 전시공간 등에서 필요로 하는 개소에 비추는 집중 조명으로

간격에 관계없이 개별 개소에 따라 설치합니다.

높은 조도를 필요하며 정밀하고 섬세한 작업을 할 때는 전반 조명을 병용하여 경제적인 조명으로 쓰는 것이 효율적이며

매우 높은 조명도를 사용하려 한다면 주변의 휘도와 비교하여 국부 등을 선택하셔야 합니다.







-

조명 설비 기호에 대해 알아보았습니다~!
